Выключатель для светодиодной ленты AE-WLPR-60

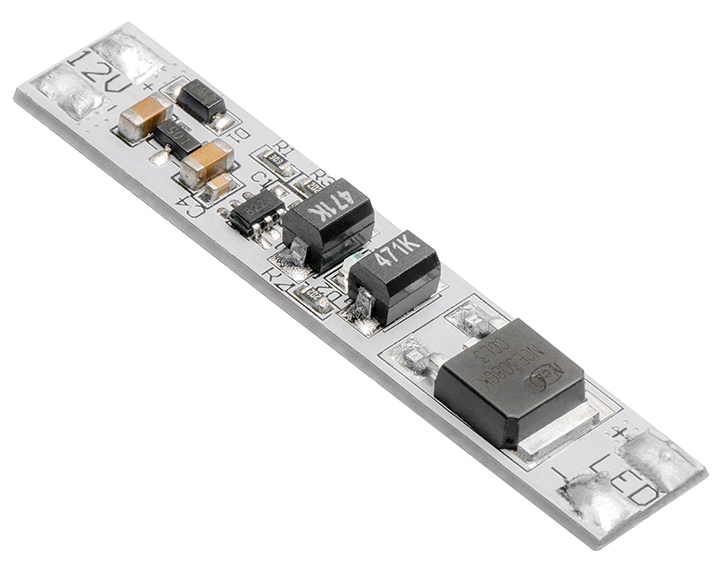

Микровыключатель для профилей GLAX 12V, max 60W, max 5A, IP20 - устройство, посредством которого включается и выключается светодиодная лента.

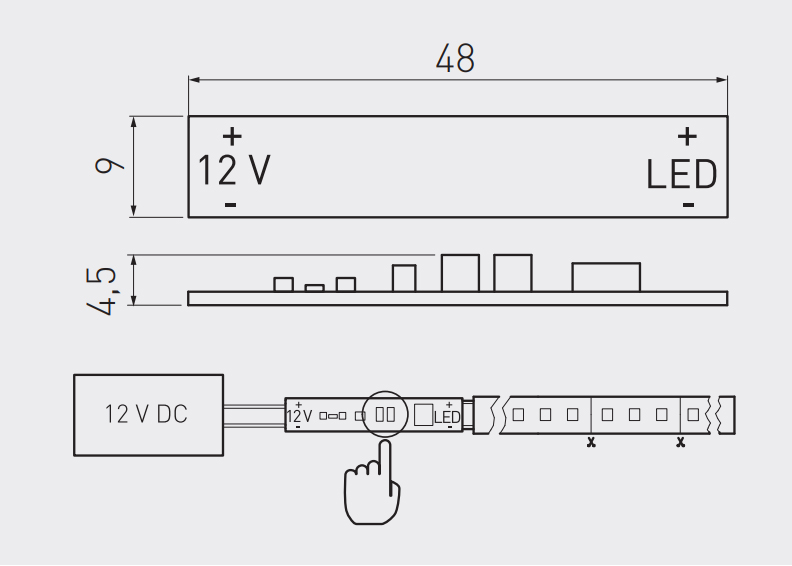

Микровыключатель монтируется в алюминиевый короб – профиль, в который устанавливается LED-лента. С одной стороны выключателя посредством пайки подсоединяются провода питания, с другой стороны – светодиодная лента.

После монтажа выключатель в профиле через экран подсвечивается синим, чтобы его легко было отыскать и посредством прикосновения к данной зоне - включать и выключать ленту.

Важная особенность подключения.

Для правильной настройки выключателя необходимо:

• сначала вмонтировать его в профиль,

• потом обязательно установить экран (крышку) профиля,

• и только после этого подать питание.

Выключатель условно «запоминает» пространство вокруг себя и корректно работает при закрытой крышке профиля. Если же сначала подать питание, а уже после закрыть LED-профиль экраном (крышкой), то выключатель впоследствии (с установленным экраном) может работать некорректно, так как изначально «зафиксировал» пространство вокруг себя без крышки профиля.

Если вы активировали выключатель с открытой крышкой профиля, то чтобы его перенастроить на правильную работу (с установленным экраном), необходимо:

• отключить питание, чтобы полностью разрядился конденсатор выключателя («стерлась» настройка),

•  а потом заново подать питание уже при закрытой крышке, и выключатель заново настроится.

Внимание! При подключении важно соблюдать полярность провода ("плюс" (+) фаза и "минус" (-) ноль). При неверном подключении электрическая цепь работать не будет. При указанном обозначении N и L назначение проводов следующее: L - это фазный провод ("плюс"), а N - это нулевой провод ("минус").

Максимальная мощность осветительного прибора (LED-лента), на которую рассчитан выключатель - 60 Вт (W).

ВАЖНОЕ ДОПОЛНЕНИЕ

• Данный выключатель предназначен для профилей типа GLAX, которые приобретаются отдельно.
