Выключатель сенсорный беспроводной, чёрный, AE-WDBP-20

Выключатель сенсорный беспроводной on-off, черный - устройство, используемое для дистанционного включения и выключения светодиодного осветительного прибора.

Данное устройство работает при напряжении 12/24 Вт постоянного тока (12/24V DC), поэтому при подключении выключателя, очередность расположения всех элементов электрической цепи, следующая:

Питающий провод (вилка, вставляемая в розетку 220 Вольт) – Блок питания (трансформатор) – ВЫКЛЮЧАТЕЛЬ – Светодиодная лента / Led-светильник.

Устройство используется, когда светильник и выключатель находятся на расстоянии друг от друга. Сигнал передается посредством радиоволны, то есть прибор и выключатель могут не располагаться в зоне прямой видимости. Максимальный радиус действия - 12 м.

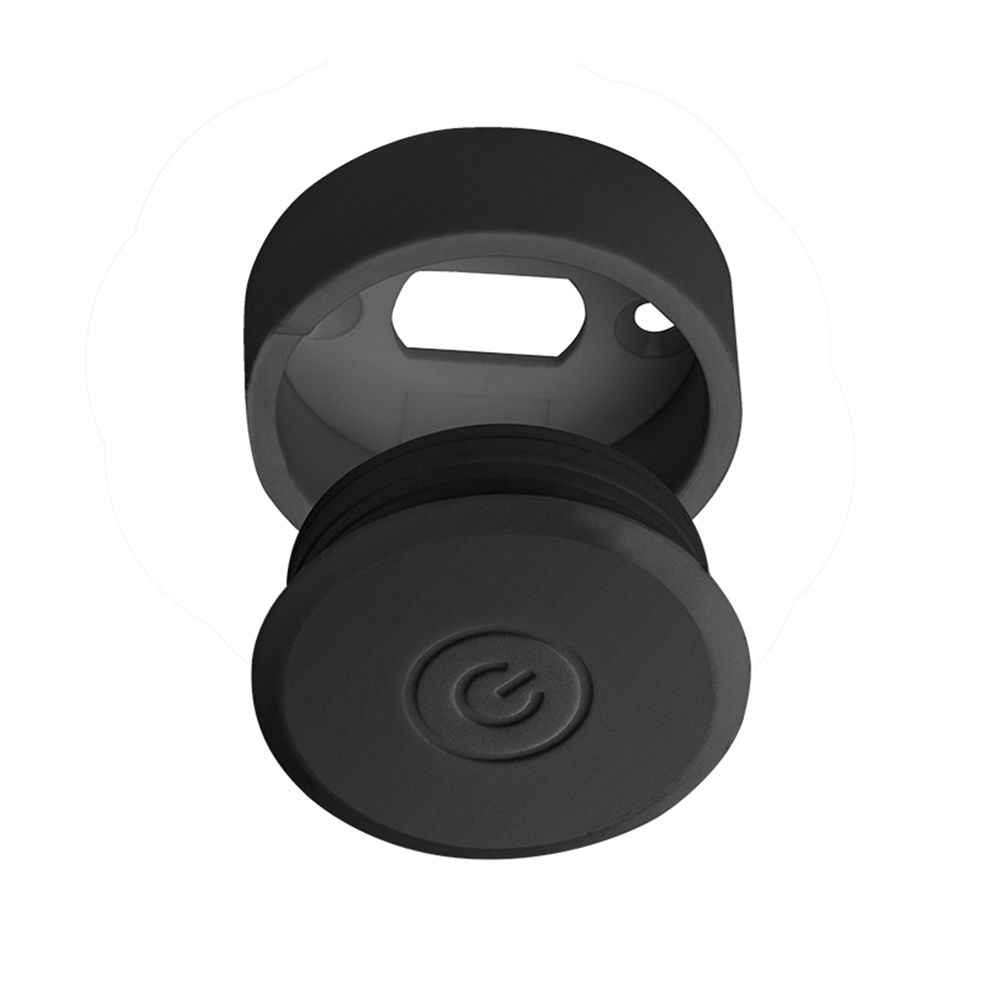

Выключатель (пульт с кнопкой) может быть установлен как накладной элемент (крепится к какой-либо поверхности, например – к стене), либо как врезной (монтируется в мебельное изделие, в предварительно сделанную нишу).

Включение/выключение осуществляется посредством прикосновения к сенсорной кнопке.

Важная особенность подключения:

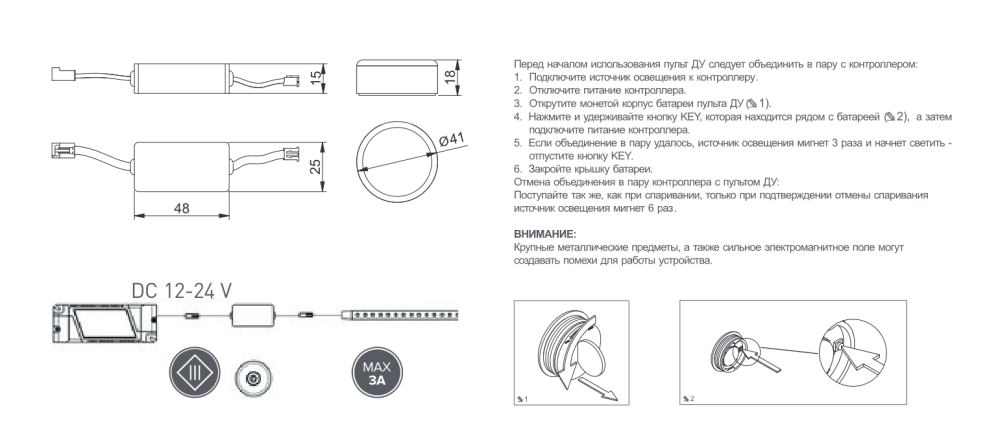

Прежде чем начать использовать выключатель, его нужно закодировать. Для этого необходимо осуществить следующие операции:

1) Снимите (открутите) заднюю крышку пульта (на которой размещен логотип GTV и указаны индекс выключателя и его серийный номер).

2) Уберите защитную пленку между контактным элементом и батарейкой.

3) При помощи отвертки надавите на специальную кнопку, которую увидите внутри пульта, и, не отпуская кнопку, подайте питание на трансформатор, то есть включите цепь в сеть 220 вольт.

4) После подачи питания выключатель настроится на штатную работы, вы увидите, как несколько раз моргнет светильник / лента. Это означает, что выключатель закодирован на блок подключения к светильнику.

5) Закройте заднюю крышку, и посредством сенсорной кнопки на верхней крышке пульта – выключите и выключите светильник.

Обращаем внимание! Выключатель функционирует только при обязательном соблюдении допустимой мощности LED-прибора/светодиодной ленты:
- при напряжении 12 Вольт мощность LED-светильника/LED-ленты не должна превышать 36 Ватт
- при напряжении 24 Вольт мощность LED-светильника/LED-ленты не должна превышать 60 Ватт

КОМПЛЕКТАЦИЯ

• Блок подключения к светильнику (провода со штекерами - по 10 см) - 1 шт.



• Выключатель (пульт с кнопкой вкл./выкл.) - 1 шт.

• Батарейка - 1 шт.
